KG—2型路灯经纬度控制器说明书

一、     概述

KG—2型经纬度路灯控制器采用STS89C54工业级高性能单片机，根据经纬度自动计算出所在地每一天日出和日落时间，适应不同地理位置应用，是路灯、霓虹灯等设备最理想的控制器，适用于车站、工矿企业机关学校等需要自动控制的地方。

二、     功能

具有断电数据保存功能同时时间不间断，不需要更换电池维持时钟运行十年以上。根据经纬度和时间每一天都自动调整开关时间，并且有开关时间前后微调，最小步长1分钟。液晶显示屏显示年、月、日、时、分，有背光。

※本机共有三路输出；可以设置1路输出、2路输出或者3路输出。

         ※ 本机有两种控制模式共用户选择；其中Mode­—0模式任意设置开关时间，Mode—1模式是根据经纬度控制；每天自动调整开关时间。

三、特点

第一路按照设置模式执行开关，其它两路跟随同时打开；关闭时间任意设置。Mode­—0模式下分别设置全年12个月第一路的开关时间。其它两路同时打开，关闭时间任意设置。

四、 技术参数

   工作电压：220V±30% 工作频率：50Hz 工作温度：－50℃—＋75℃

       输出电流：20A     整机功耗：2W        时钟误差20秒/年

       整机重量：0.8公斤         整机体积：154×110×60（MM）

五、安装说明

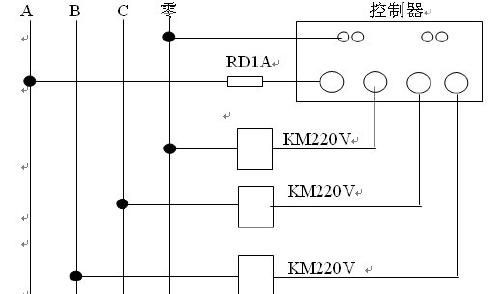

     首先把控制器固定在控制柜里面的控制板上，上面四个小孔左面第一个接零线，其它三个孔是空的，下面四个大孔左面第一个接火线输入，其它三个分别是火线输出端。控制器内部没有保险丝，需要在火线输入端接1A保险丝。

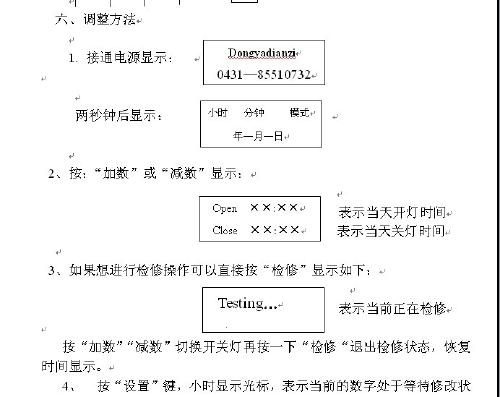

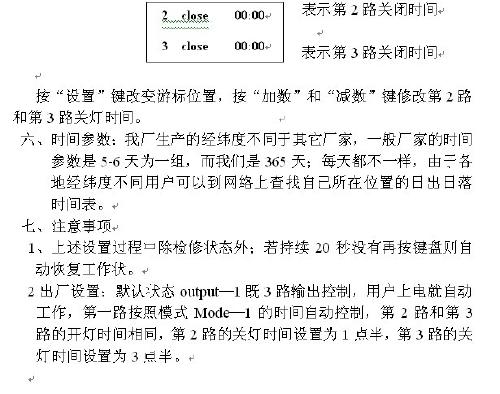

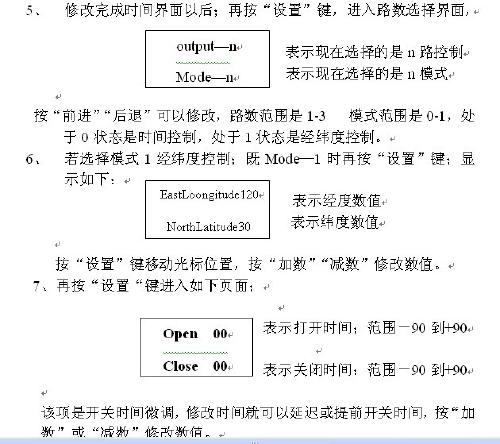

     控制器输出端接交流接触器线圈的一端，交流接触器线圈的另一端接到不同相线上（380V继电器），交流接触器的另一端接到零线上（220V继电器）。
